01概述

OBC-F系列正在重新定义车载电池充电器市场的质量标准。它是一款带胶水(IP65保护)的全密封电池充电器,包括风扇也通过了IP65防水认证;它还经过了汽车级冲击和振动测试,无论是在运输中还是在极端环境中,都非常安全;充电器还可以通过CANbus通信进行编程和远程控制。

02特点

· 最大输出功率从720W到2000W

· 每个充电器的100%满载老化测试

· 全胶防振功能

· 输入电压范围支持90~246VAC

· 交流和直流连接器均可定制

· CANbus通信可用

03规格

适用电池

15串磷酸铁锂电池 / 16串磷酸铁锂电池 / 13串三元锂电池

充电机型号

OBC2430-F

OBC6015-F

OBC2450-F

OBC6020-F

OBC3625-F

OBC7215-F

OBC4815-F



OBC4820-F



OBC4825-F



输入

输入电压范围

90~264V

输入频率

45~65Hz

输入电流(Typ.)

5A/220VAC

10A/110VAC

6.6A/220VAC

13A/110V/AC

功率因素(Typ.)

≥0.98(半功率以上时测试)

冲击电流(Typ.)

50A/220VAC

泄漏电流

<0.5mA/220VAC

输出

充电阶段①

不带通讯:预充+恒流+恒压        CAN通讯:听上位机命令运行

最大输出功率

1000W

1300W

最大输出电流

20A

25A

均充电压

54.0V(15串磷酸铁锂)/ 57.6V(16串磷酸铁锂)/ 54.6V(13串三元锂)

输出电压范围

40~54.0V(15串磷酸铁锂)/ 40~57.6V(16串磷酸铁锂)

40~ 54.6V(13串三元锂)

最大电流纹波

500mAp-p

输出短路保护

有

过温保护

系统参数

指示灯功能

防行走功能

充电时常开,不充电时常闭

通信方式

无通讯   /  CAN

最高效率(Typ.)

93%@220VAC      91%@110VAC

静态功耗

<8W

输出响应时间

≤3S

冷却方式

风冷

防护等级

IP65

耐振动

10~500HZ,2G 10分钟/周期,X,Y,Z轴各60分钟

环境

工作温度

–20~50℃

工作湿度

10%~90%RH 无冷凝

存储温度、湿度

–40~80℃ , 10%~90%RH 无冷凝

安规和电磁兼容

安全规范

GB/T 4706

耐压

I/P-O/P:2KVAC  I/P-FG:2KVAC O/P-FG:2KVAC

绝缘阻抗

I/P-O/P,I/P-FG,O/P-FG:100Mohms/500VDC/25℃/70%RH

电磁兼容发射

符合GB/T 9254 Class A;

电磁兼容抗扰度

符合GB/T17618;

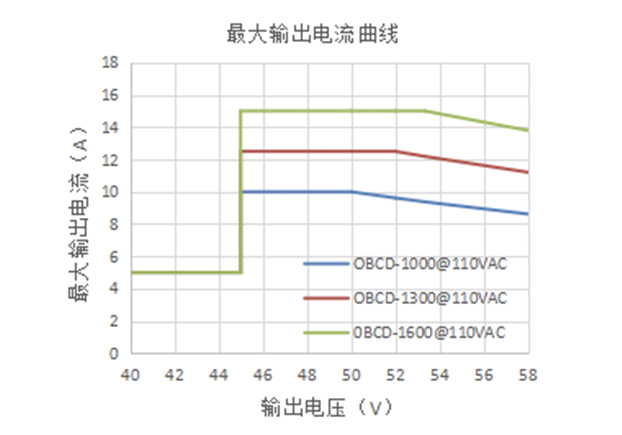

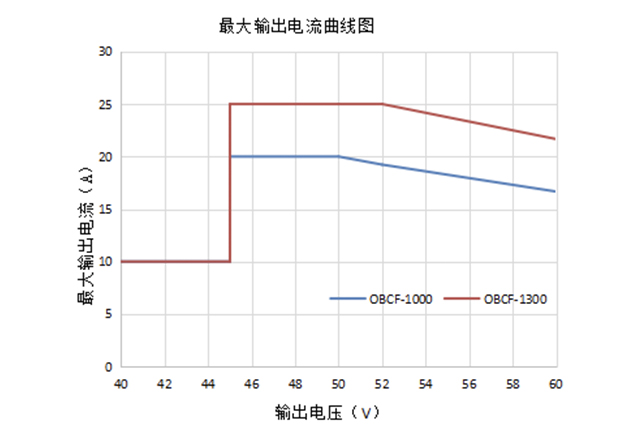

04充电曲线

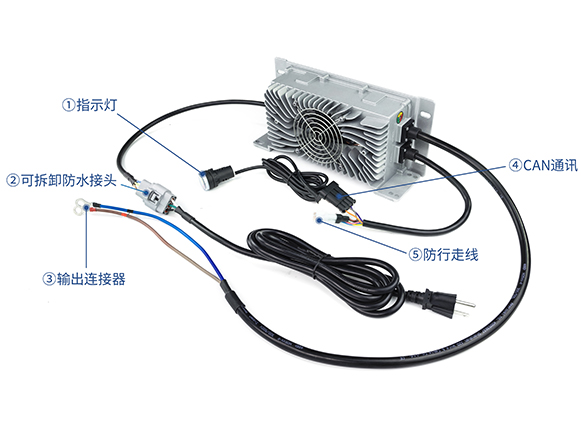

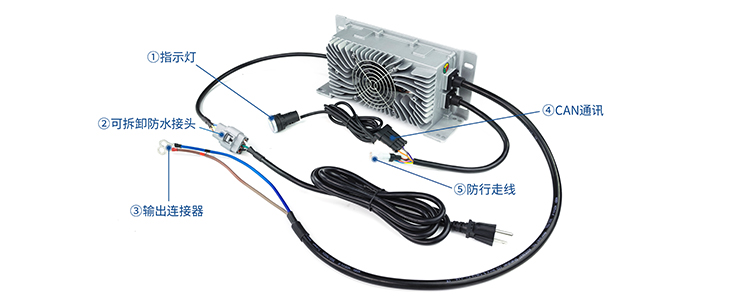

05可选电线

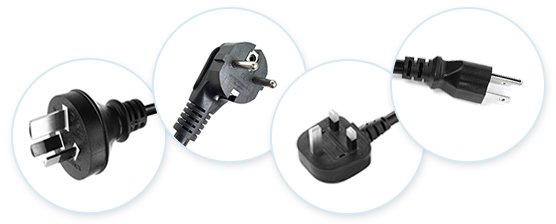

交流输入线

a)0.5mDJ7031防水连接器+1.5m 英规插头电缆

b)0.5mDJ7031防水连接器+1.5m 美规插头电缆

c)0.5mDJ7031防水连接器+1.5m 欧规插头电缆

d) 0.5mDJ7031防水连接器+1.5m 澳规插头电缆

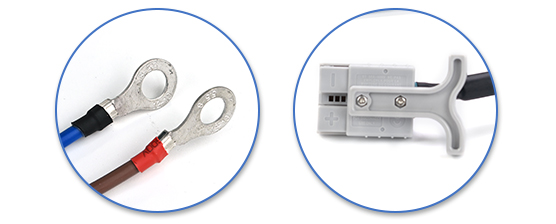

直流输出连接器

1mRNB5.5-8连接器电缆/安德森插头

可根据客户要求定制

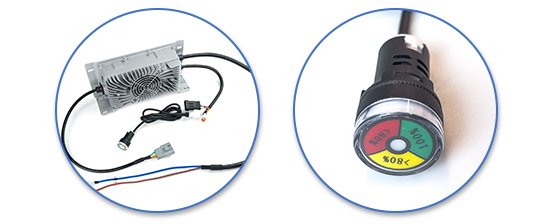

指示器

0.3m(充电器)+带指示器的1.5m电缆(用户)

红灯常亮 充电中
黄灯常亮 充电快完成
绿灯常亮 充电已完成
红灯闪烁 充电器故障

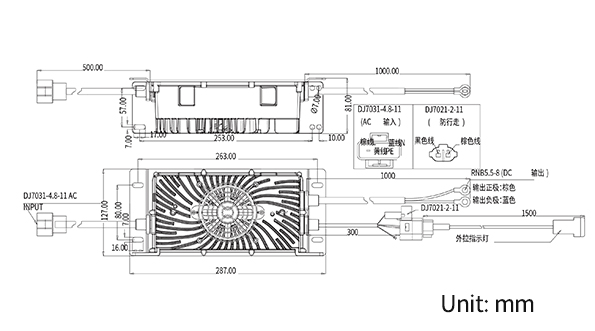

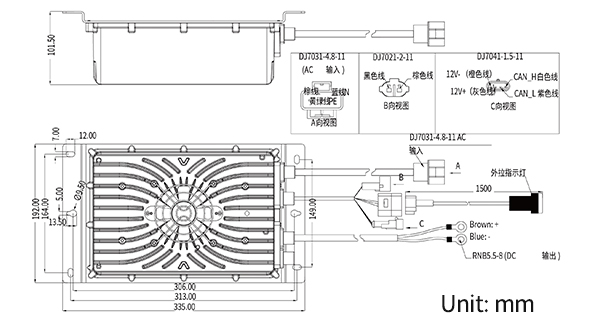

06机械制图

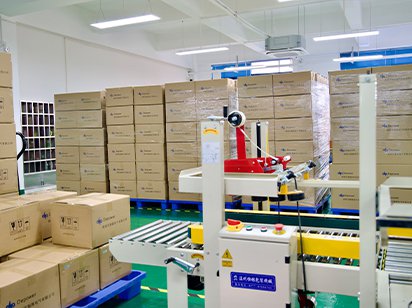

07产品包装和运输
