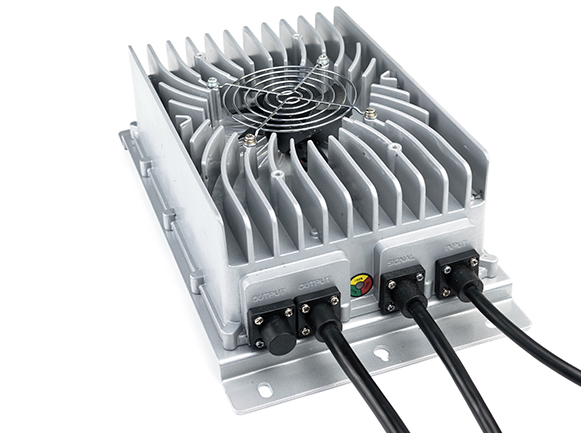

01概述

OBC-D系列是一款高效的车载电池充电器,效率高达94%。它更经济,适用于输入电压约为220VAC的国家,能对MNC锂电池和铅酸电池系统进行最佳充电。CAN通信协议可以根据客户的不同需求定制和制作,并可以与车辆的电池管理系统(BMS)及车辆无缝集成。它非常适合低速电动汽车,安全环保。通过降额功率,即使在不同电压的城市也可以安全应用。

02特点

· 高效率达到94%

· 24个月保修

· 耐高温

· 交流和直流连接器可定制

· 联锁连接器(常闭/常开)

· 短路/过压保护

· CANbus通信定制服务

On Board Battery charger

03规格

适用电池

15串磷酸铁锂电池 / 16串磷酸铁锂电池 / 13串三元锂电池

充电机型号















OBC4820-D

OBC7215-D



OBC4825-D

OBC7220-D



OBC4830-D

OBC7225-D



OBC6015-D





OBC6020-D





OBC6025-D





输入











输入电压范围

90~264V

输入频率

45~65Hz

输入电流(Typ.)

5A

6.5A

8A

功率因素(Typ.)

≥0.98(半功率以上时测试)

冲击电流(Typ.)

50A/220VAC

泄漏电流

<0.5mA/220VAC

输出















充电阶段①

不带通讯:预充+恒流+恒压        CAN通讯:听上位机命令运行

最大输出功率

1000W@220VAC  500W@110VAC

1300@220VAC   650W@110VAC

1600W@220VAC    800W@110VAC

最大输出电流

20A@220VAC  10A@110VAC

25A@220VAC   12.5A@110VAC

30A@220VAC  15A@110VAC

均充电压

54.0V(15串磷酸铁锂)/ 57.6V(16串磷酸铁锂)/ 54.6V(13串三元锂)

输出电压范围

40~54.0V(15串磷酸铁锂)/ 40~57.6V(16串磷酸铁锂)

40~ 54.6V(13串三元锂)

最大电流纹波

500mAp-p

输出短路保护

有

过温保护

系统参数

















指示灯功能

防行走功能

充电时常开,不充电时常闭

通信方式

无通讯   /  CAN

最高效率(Typ.)

93%@220VAC      91%@110VAC

静态功耗

<8W

输出响应时间

≤3S

冷却方式

风冷

防护等级

IP65

耐振动

10~500HZ,2G 10分钟/周期,X,Y,Z轴各60分钟

环境





工作温度

–20~50℃

工作湿度

10%~90%RH 无冷凝

存储温度、湿度

–40~80℃ , 10%~90%RH 无冷凝

安规和电磁兼容









安全规范

GB/T 4706

耐压

I/P-O/P:2KVAC  I/P-FG:2KVAC O/P-FG:2KVAC

绝缘阻抗

I/P-O/P,I/P-FG,O/P-FG:100Mohms/500VDC/25℃/70%RH

电磁兼容发射

符合GB/T 9254 Class A;

电磁兼容抗扰度

符合GB/T17618;

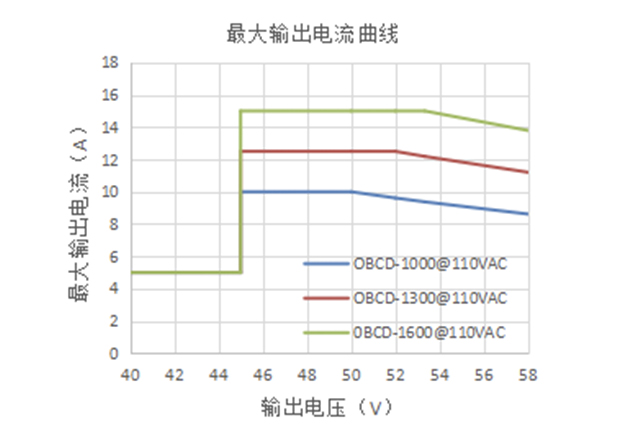

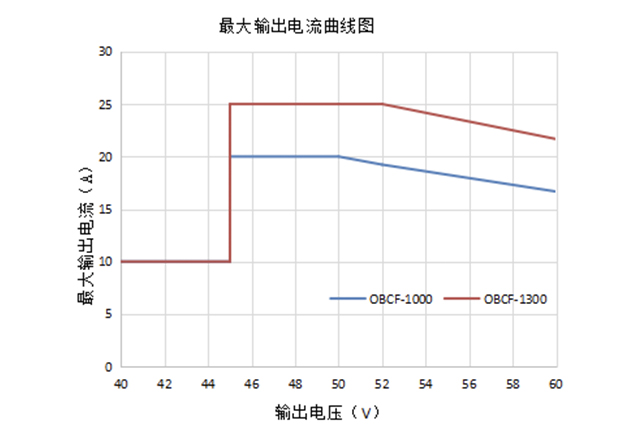

04充电曲线

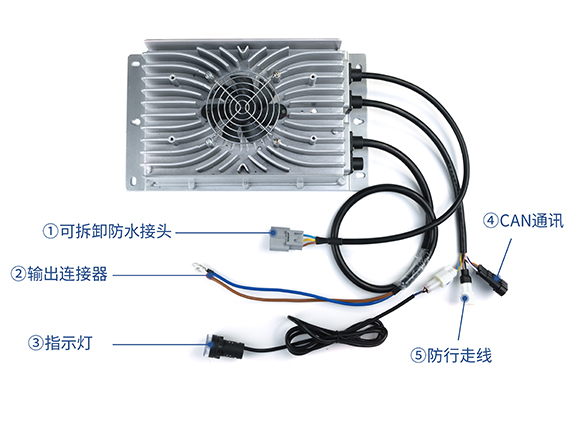

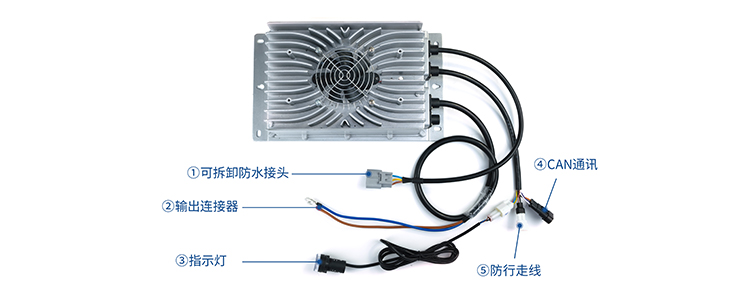

05可选电线

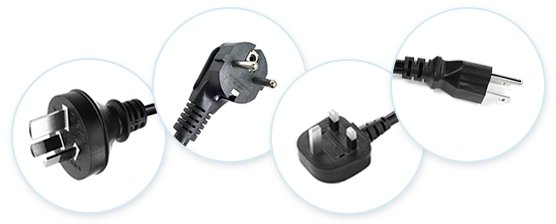

交流输入线

a)0.5mDJ7031防水连接器+1.5m英国插头电缆

b)0.5mDJ7031防水连接器+1.5m美国插头电缆

c)0.5mDJ7031防水连接器+1.5m插头电缆

d) 0.5mDJ7031防水连接器+1.5mAU插头电缆

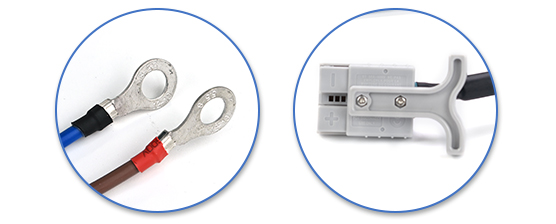

直流输出连接器

1mRNB5.5-8连接器电缆/安德森插头

可根据客户要求定制

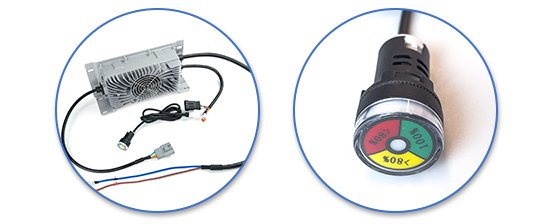

指示器

0.3m(充电器)+带指示器的1.5m电缆(用户)

红灯常亮 充电中
黄灯常亮 充电快完成
绿灯常亮 充电已完成
红灯闪烁 充电器故障

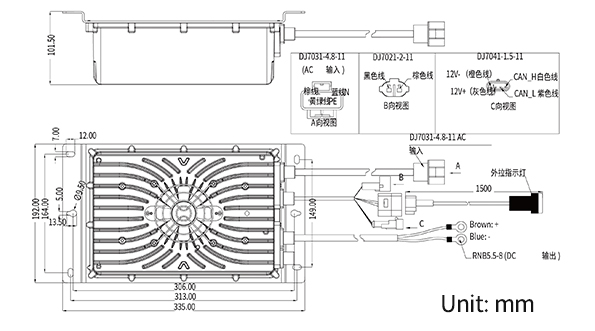

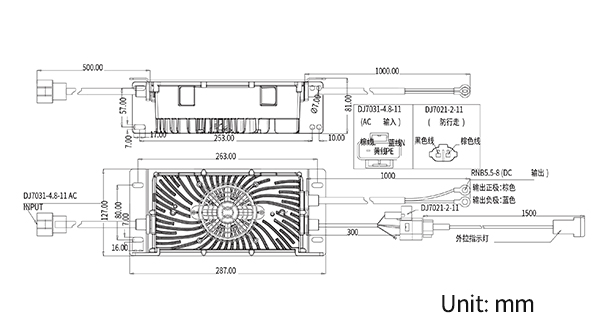

06机械制图

On Board Battery charger Size
On Board Battery charger Bigger Size

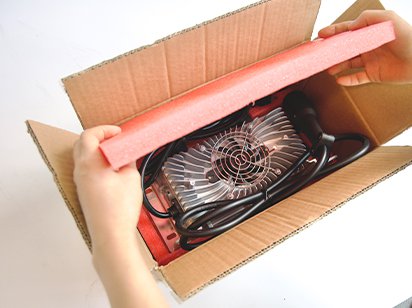

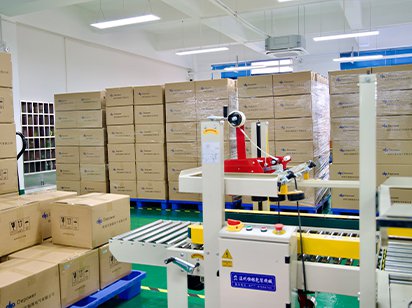

07产品包装和运输
