*带主动功率因数校正，功率因数≥0.98
*高转换效率，高达94%
*充电电流纹波极小
*极小漏电流，＜0.5mA/220VAC
*快速起动充电，起动时间＜3s
*支持485通信，选配CAN通信
*支持宽电压范围充电，一机充电满足不同电池组电压

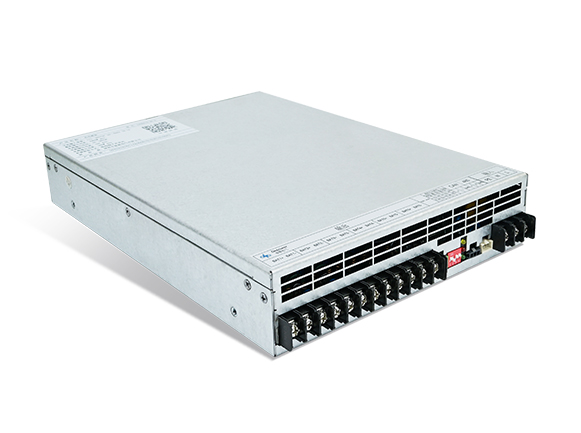

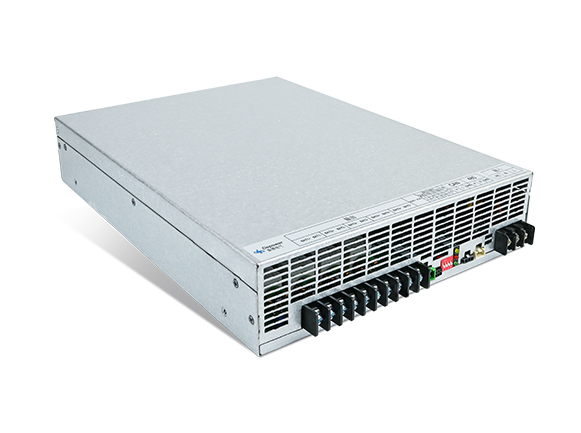

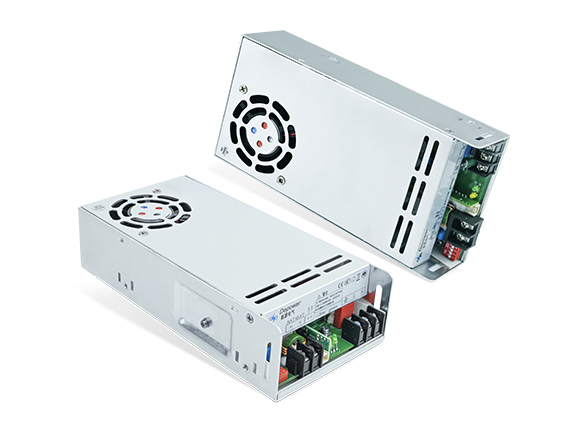

此系列充电模块采用水平风道散热方式，前端进风或者后端进风可选，支持48V/60V/72V电池组充电，广泛用于换电柜/充电柜、低压直流充电桩、AGV充电设备中。
*带主动功率因数校正，功率因数≥0.98
*高转换效率，高达94%
*充电电流纹波极小
*极小漏电流，＜0.5mA/220VAC
*快速起动充电，起动时间＜3s
*支持485通信，选配CAN通信
*支持宽电压范围充电，一机充电满足不同电池组电压

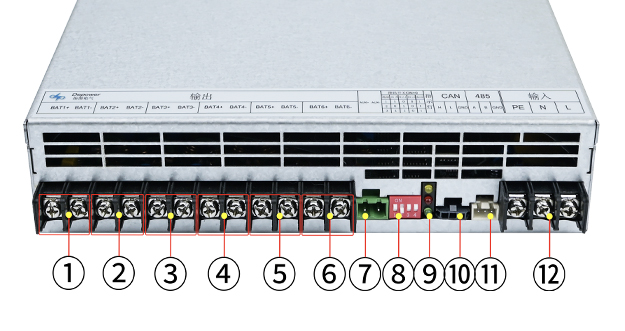

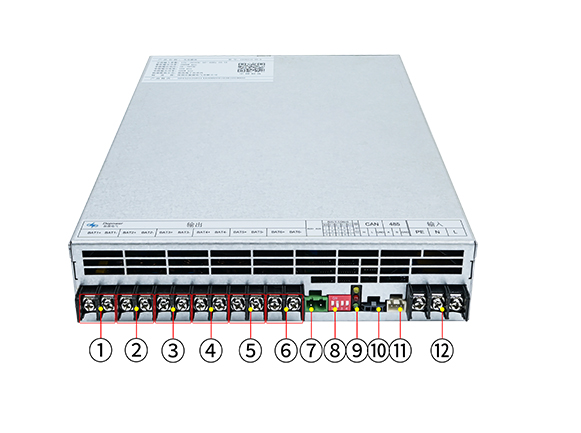

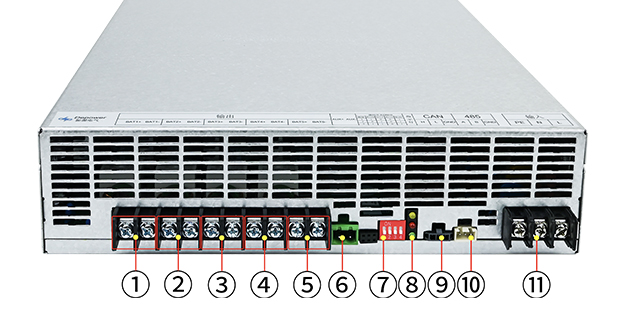

| 序号 | 名称 | 端子型号 | 客户端型号 | 备注 |
| ① | BAT1 | BRTB950-06-10 | SV3.5-4 | BAT+为正极，BAT-为负极 |
| ② | BAT2 | BRTB950-06-10 | SV3.5-4 | BAT+为正极，BAT-为负极 |
| ③ | BAT3 | BRTB950-06-10 | SV3.5-4 | BAT+为正极，BAT-为负极 |
| ④ | BAT4 | BRTB950-06-10 | SV3.5-4 | BAT+为正极，BAT-为负极 |
| ⑤ | BAT5 | BRTB950-06-10 | SV3.5-4 | BAT+为正极，BAT-为负极 |
| ⑥ | AUX | PLTBH2.5-02-S-5.08 | PLTB2.5-02-B-5.08 | 输出电池电压，1 脚为正极，2 脚为负极。最大输出 3A，客户端需要接保险，且客户端接入电容≤220μF |
| ⑦ |
地址设置 拨码开关 |
/ | / |
(1) 1 到 3 为地址位，3 为高位。4位为 0 时模块电源工作在测试模式，4 位为 1 时模块电源工作在换电柜模式。 (2) 拨码拨到 ON 方向为 0，反之为1。 |
| ⑧ | 状态指示灯 | / | / | 参考产品规格书指示灯状态表 |
| ⑨ | CAN 通讯接口 | MX3.0-1*3AW | MX3.0-1*3Y | 左边CANH，中间 CANL，右边 GND。 |
| ⑩ | 485 通讯接口 | XHB-3AW | XHB-3Y | XHB 座子，左边 485+，中间 485-，右边 GND。 |
| ⑪ | AC 输入接口 | BRTB950-06-03 | SV3.5-4 | PE 接地线，N 接零线，L 接火线。 |
