01介绍

本产品能够通过CAN/RS485与电池通信,实时读取电池状态信息和充电需求,并根据电池状态和充电需求调整输出电压和输出电流,使系统以最适合的电流给电池充电。

本产品采用液晶动态显示充电信息、电池信息、控制参数等。用户可通过按键查阅各项参数,并可根据需要修改充电机参数以适应不同的系统要求。

充电机内部具有全面的电子故障自测功能和强大的电子保护功能,可最大程度避免由于安装错误和系统故障而导致产品器件的损坏。

该系列适用于锂电池充电应用,如电动叉车、电动清扫车、AGV牵引车、AGV搬运车、电动汽艇、电动船舶、工业无人机、电动观光车等运输与工业电动设备上

02特点

用新型高效三相APFC电路拓扑结构,功率因数大于0.99,高频开关电源采用全桥移相软开关技术,先进的数字化均流技术,有效提高了均流精度和抗干扰性,傻瓜式操作,实时显示已充电量、充电电压、充电电流等信息及运行状态,可预留RS484/CAN组网通讯接口。







03规格

项目

产品型号

PC24100

PC24200

PC48100

PC7280

输入特性

工作电压

90264VAC

频率

47Hz~60Hz

 接线方式

L、N、PE

额定输入电流

≤16A

≤32A

≤32A

功率因数

≥0.99@220Vac 50-100% Load

输出特性

输出电压范围

16~30VDC

3260VDC

4860VDC

最大输出电流

100A

200A

100A

80A

最大输出功率

3200W

(190Vac~264Vac)

6400W

(190Vac~264Vac)

6000W

(190Vac~264Vac)

6400W

(190Vac~264Vac)

稳压精度

≤±1.2%Vo

≤±0.5%Vo

纹波和噪声

≤±2%Vo @ 25℃输出满载(测试纹波和噪声时带宽设置≤20MHz)

保护功能

输出过

110%关闭输出(可自动恢复),120%停止充电(需重启)

输出过压

输出电压>设置电压+3V停止充电

输入过压

270±2Vac 输出关闭,265±2Vac输出恢复

输入

85±2Vac 关闭输出,90±2Vac输出恢复

低输入电压降额

90Vac~180Vac 输出限流最大电流的50%,

输入电压> 185Vac 恢复满功率输出。

环境

工作温度

20℃ ~ +55℃(>40℃降额)

工作湿度

20%~90% (无冷凝)

存储温度、湿度

–25℃~+75℃,10~90% RH

海拔高度

≤2000m

系统

效率

≥91.5%@220Vac 50-100% Load

(最高超过 93%)

≥92.5%@220Vac 50-100%

Load (最高超过 94%)

通讯方式

RS485/CAN

尺寸

352.4mm×279.4mm×183.8mm

净重

12.4kg

14.5kg

颜色

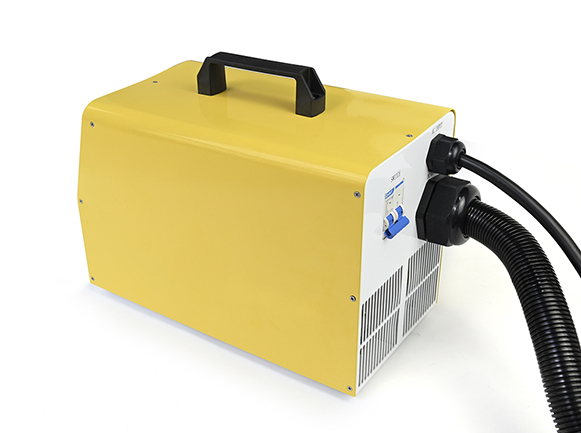

黄、白、蓝三色可选

指示灯状态

待机

绿灯闪

充电

绿灯常亮

故障

红灯常亮

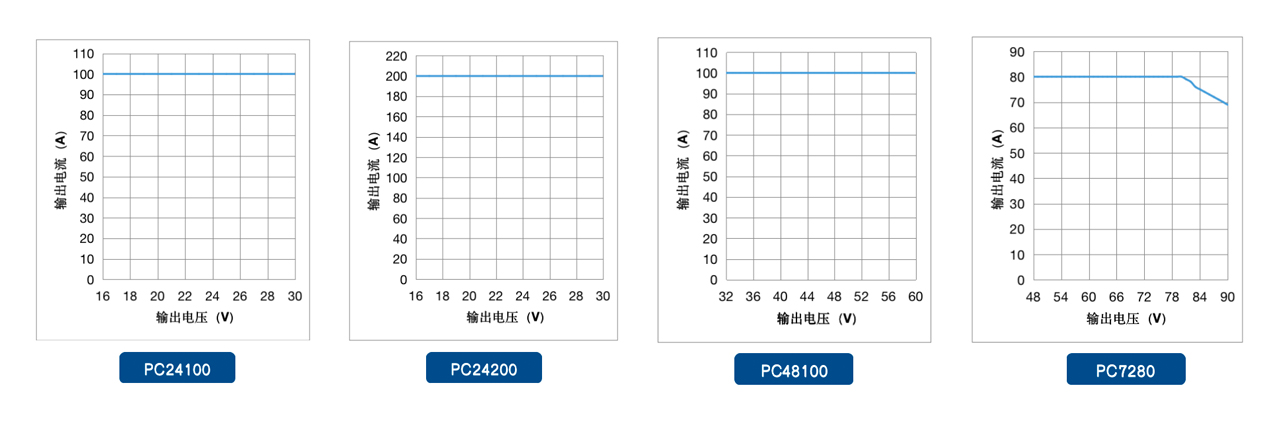

04充电曲线

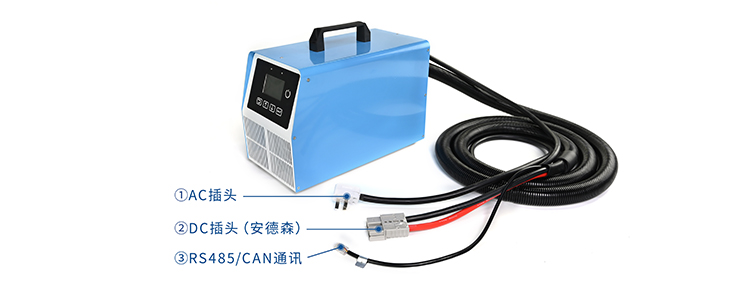

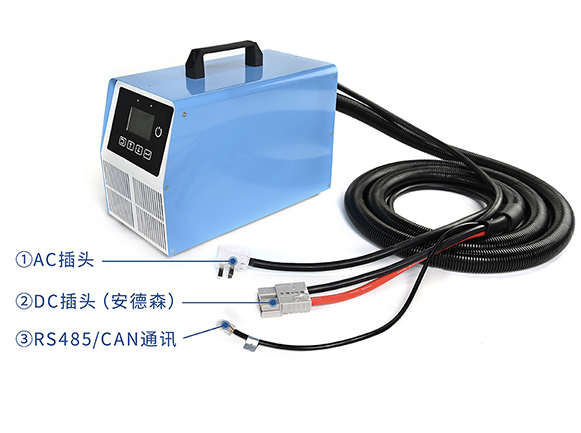

05接线说明

信 号名称

端 子型号

引 脚编号

引 脚说明



AC 输入



E6012 管型接线端子

L

N

黄绿

PE

电池

120A 安德森

BAT+

BAT-





CAN





RJ45

1、2、3、6、8

NC

4

CANH

5

CANL

7

GND





RS485





RJ45

1

485-B

2

485-A

3

GND

4、5、6、7、8

NC

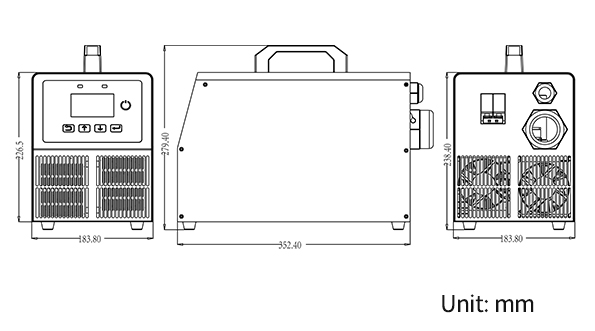

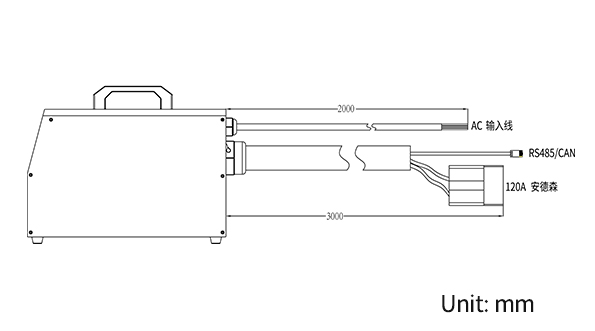

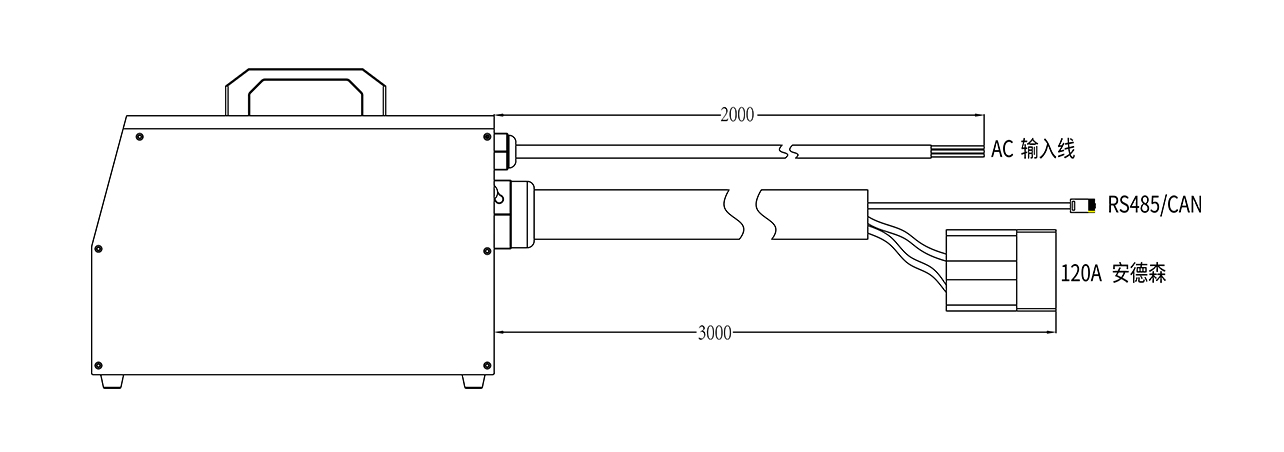

06机器尺寸

On Board Battery charger Size
On Board Battery charger Bigger Size

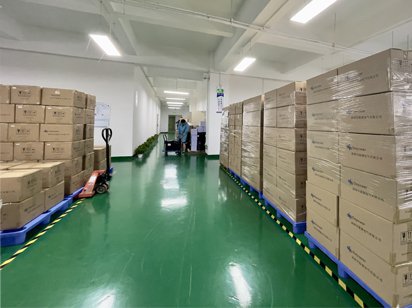

07产品包装和运输
